筒倉快速定量裝車系統
筒倉快速定量裝車系統是一種由機、電、液、儀、為一體的新型給料設備。定量裝車系統集成了車輛排隊系統、IC卡識別、攔桿機自動控制，紅外車位定位、自動裝車、自動稱重、自動票據打印，網絡化查詢和視頻監控等功能。具有操作簡單、數據安全、智能信息化高、防插隊、界面簡潔、簡單高效等特點。適用于倉口自動快速裝車、自動稱重計量、網絡化管理。
工作原理

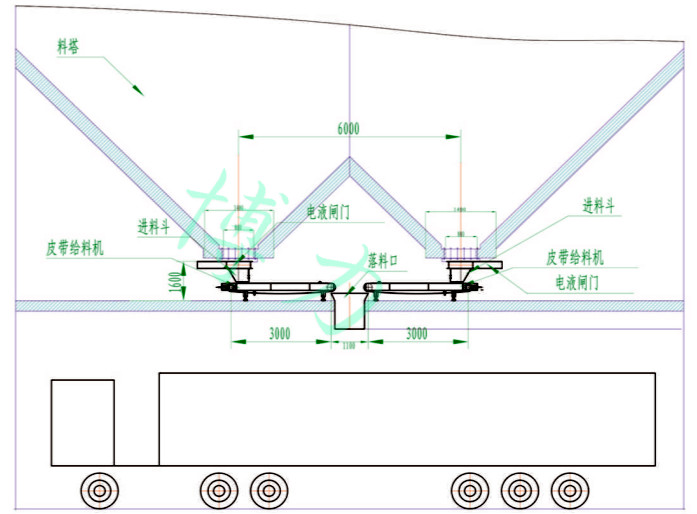

料倉內的散裝物料經電液平板閘門、導料槽落入連續運轉的環形膠帶上，環形膠帶下面安裝有電子稱重傳感器，物料重量通過膠帶作用于稱重傳感器上，產生一個正比于皮帶載荷的電壓信號并送至稱重顯示控制器。同時稱重顯示控制器接受由皮帶機上安裝的皮帶速度傳感器傳輸的速度脈沖信號、重量信號和速度信號經稱重顯示控制器積分運算，得出連續輸出物料的瞬間流量值和累計重量值。稱重顯示控制器可按貨物裝載量設定給料量值，皮帶機啟動時變頻器采用最大量工作頻率。瞬時流量達到最大，當累計量達到設定給料量時經過PID調節，稱重顯示控制器輸送4-20mA電流到變頻器，變頻器根據電流大小調節變頻電機，從而降低皮帶機轉速使瞬時流量變小，當累計量達到設定給料量值時，稱重顯示控制器停止PID調節，皮帶機停止運行工作，完成裝車流程。
系統組成

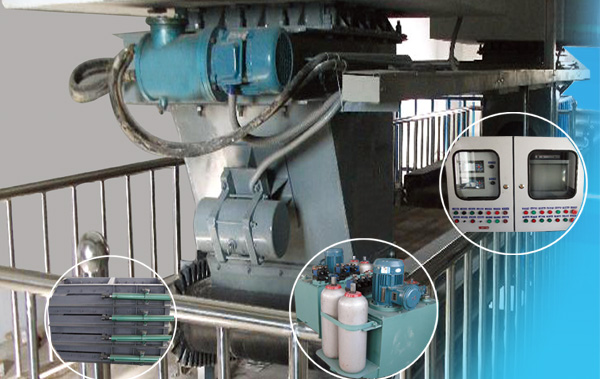

筒倉快速定量裝車系統主要由液壓系統、卸料系統、輸送系統、計量系統、視頻監控系統、計算機控制管理系統組成。液壓系統主要由液壓站、液壓缸、膠管總成組成。卸料系統由電液閘門、導料槽、倉壁振動器組成。輸送系統由皮帶輸送機、變頻調速減速機、清掃器、防跑偏裝置組成。計量系統由測速傳感器、稱重傳感器、稱重顯示控制器等組成。視頻監控系統由攝像頭、攝像機、監視屏等組成。計算機控制管理系統由工業控制計算機、光電隔離通訊模塊、稱重管理軟件等組成。
系統特點
電液閘門采用液壓站控制，液壓站配備蓄能器，當突然停電時，蓄能器瞬間釋放能量使閘門自動關閉。具備了防跑倉功能。
